氣動球閥的安裝

氣動球閥的安裝

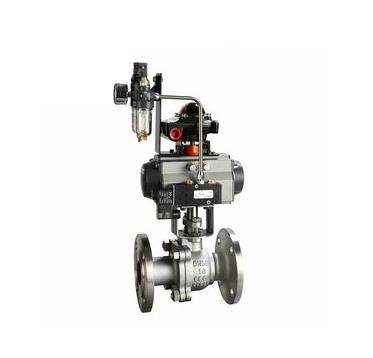

氣動球閥球閥的工作原理是靠旋轉球閥戀來使閥門暢通或閉塞。一個有孔通道的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的

氣動球閥和其它閥門對比優缺點：球閥開關輕便，體積小;缺點是開啟或關閉太快，會在管道中產生水錘（管道內水流速度突然變化時壓力會升高）。

氣動球閥分類：球閥按結構形式可分為：浮動球閥、固定球閥、彈性球閥和油封球閥；按通道可分為直能式、角式和三通式等，三通式又可分為T形和L形兩種。按連接方式可分為螺紋式連接、法蘭連接和焊接式三種。

氣動球閥應用舉例： 球閥有O型球閥和V型球閥之分。O型球閥采用浮動式結構，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度、含纖維、顆粒狀介質；V型球閥采用固定式結構，球芯上開有V型切口，可實現比例調節，流量特性為近似等百分比。

根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器，電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。

氣動球閥安裝：A、不受安裝方向的限制，介質的流向可任意。B、要留有閥柄旋轉的位置 。C、帶傳動機構的球閥應直立安裝。

氣動球閥注意事項：不能用作節流。
