電動執行器的暗安裝和拆卸

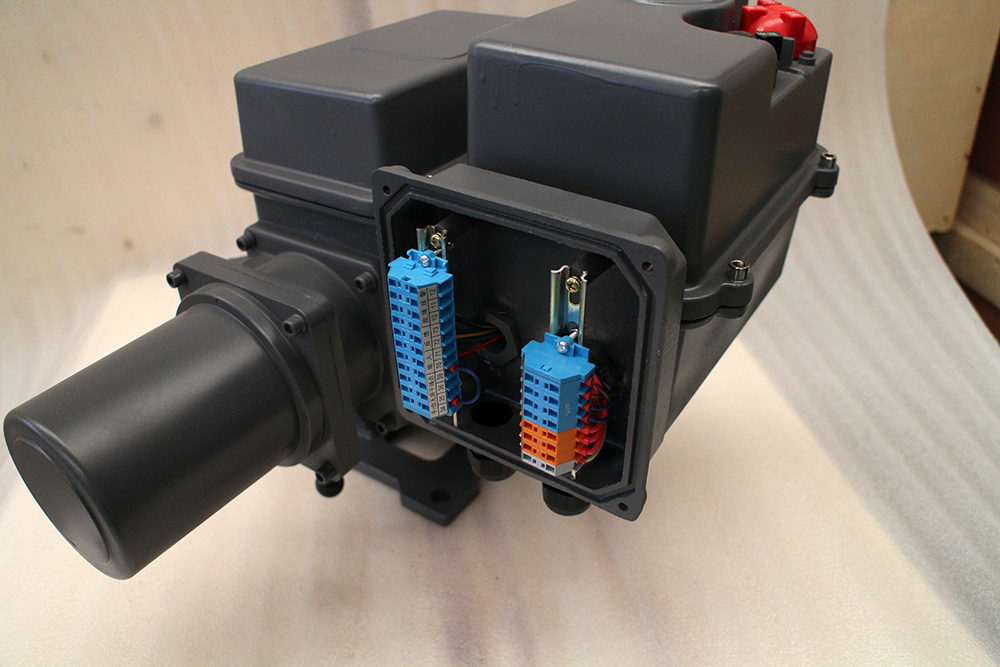

電動執行器是對閉環節控制系統控制元件運行進行控制的一種裝置，它可以準確地按控制指令對系統的介質壓力、溫度和流量進行調節，實現過程控制的目的。它的結構簡單，致使產品體積較小，產品重量輕，內部結構主要由于執行機構和調節機構組成，這兩個部分分別實現調節和推動的功能。調節機構在外力的推動下即是執行機構的作用下。

致使調節機構產生相應的位移，調節輸送介質的流量，而執行機構就是推動調節機構的動作的，執行結構依據調節器控制信號的大小，發揮其作用來產生相應的推動，以推動調節機構動作。電動執行器利用微機和現場總線通信技術將伺服放大器與執行機構合為一體，不僅實現了雙向通信、PID調節、在線自動標定、自校正與自診斷等多種控制技術要求的功能。

還增設了行程保護、過力矩保護、電動機過熱保護、斷電信號保護、輸出現場閥位指示和故障報警等功能。它可進行現場操作或遠方操作，完成手動操作及手動／自動之間無擾動切換。電動執行器采用了新穎結構部件，伺服放大器中采用了微處理器系統，所有控制功能均可通過實現，還具有數字通信接口，從而具有HART協議或現場總線通信功能。

成為現場總線控制系統中的一個節點。有的伺服放大器中還采用變頻器技術，可更有效控制伺服電機動作。減速器采用新穎傳動結構，運行平穩，傳動效率高，無爬行，摩擦小。傳送器采用新技術和新方法，有的采用霍爾效應傳感器，直接感應閥桿的縱向或旋轉動作，實現了非接觸式定位檢測；有的采用特殊電位器。

電位器中裝有球軸承和特殊導電材質做成的電阻薄片；有的采用磁阻效應的非接觸式旋轉角度傳感器。電動執行器的安裝、拆卸注意事項：本裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于電動執行器的潤滑、調試、維護和手動操作；安裝時應保證維修檢查人員拆卸各部件所需的空間；安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；與閥門連接的螺栓不得低于8.8級；當用于明桿閥門時。
