電磁閥介紹及符號原理圖

電磁閥介紹及符號原理圖

  電磁閥符號是指對電磁閥功能描述的示意圖，通常應用于氣動系統設計及產品標識上，可供氣動系統設計人員及電磁閥使用者了解產品功能。在設計過程中，常常需要看氣路圖。各種電磁閥化身為各自相應的氣動符號出現在圖紙上，這種表示方式，就是電磁閥符號。

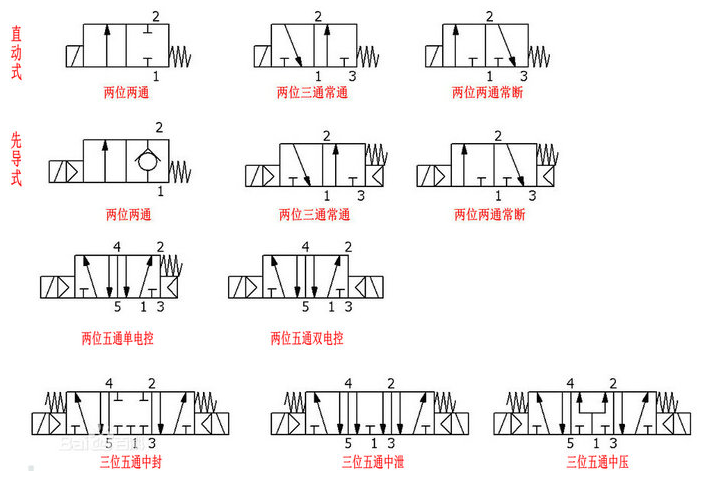

電磁閥原理圖

電磁閥圖像符號的介紹

　　1、用方框表示閥的工作位置，有幾個方框就表示有幾“位”；
　　2、方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；
　　3、方框內符號“┻”或“┳”表示該通路不通；
　　4、方框外部連接的接口數有幾個，就表示幾“通”；
　　5、一般，閥與系統供油路或氣路連接的進油口/進氣口用字母p表示;閥與系統回油路/氣路連通的回油/回氣口用t（有時用o）表示;而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口；
　　6、換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。
