電磁閥的工作原理及作用

電磁閥的工作原理及作用

電磁閥是一種用電磁控制的工業設備，在工業機控制和工業閥門中特別常見，可以對介質的方向、流量、速度及其他參數進行控制，從而達到對閥門開關的控制。電磁閥可以配合不同的電路來實現預期的控制，而且還能夠保證控制的精度和靈活性。

電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。在我們日常生活中應用十分廣泛，首先我們先對電磁閥有個初步的認識，電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。

電磁閥的工作原理

一、直動式電磁閥

原理：常閉型通電時，電磁線圈產生電磁力把敞開件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把敞開件壓在閥座上，閥門敞開。（常開型與此相反）

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

二、分步直動式電磁閥

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

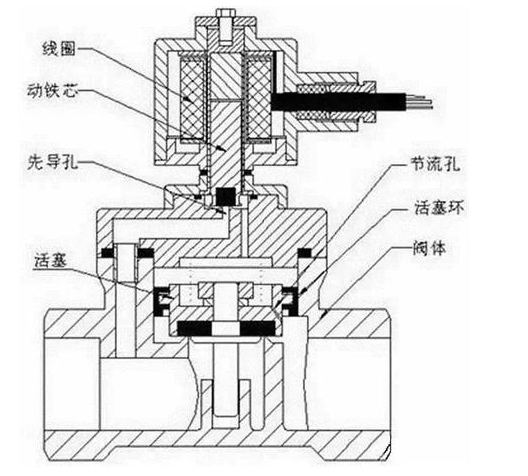

三、間接先導式電磁閥

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在敞開件周圍形成上低下高的壓差，流體壓力推動敞開件向上移動，閥門打開；斷電時，彈簧力把先導孔敞開，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動敞開件向下移動，敞開閥門。

特點：體積小，功率低，流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件

電磁閥的用途：

電磁閥是工業過程控制系統常用的執行器，以實現對系統介質的遙控或程控，是以電磁力轉換為機械力來實現開關目的的，由于電磁閥具有體積小、動作可靠、重量輕、操作簡捷、維護方便等優點，應用已日趨廣泛。

電磁閥的術語和定義：

◆常閉型電磁閥：線圈不通電時閥門關閉，通電時閥門才開啟的閥

◆常開型電磁閥：線圈不通電時閥門開啟，通電時閥門才關閉

◆防爆型電磁閥：產品按規定條件設計制造，其觸點動作火花不會引起周圍的爆炸性混合物爆炸。電磁閥必須經過防爆安全檢測站的檢測合格，并持有防爆產品生產許可證及防爆產品合格證。防爆形式有隔爆型、本安型、澆封型。

◆公稱壓力：電磁閥設計符合專業標準，JB/T7352-2010規定的出廠試驗和型式試驗各項指標的大工作壓力（出廠試驗指標是標注公稱壓力的1.1倍，密封性試驗是公稱壓力的1.5倍）。

◆工作壓力（壓差）：能使閥可靠開閉的入口和閥的出口之間的壓力差（即閥前壓力減閥后壓力值）。
