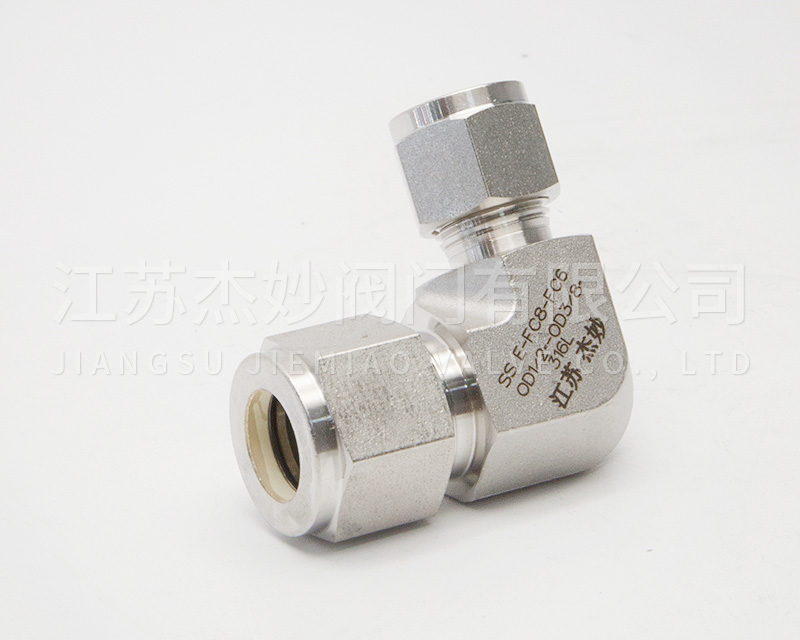

不銹鋼接頭、不銹鋼管接頭釬焊接頭和連接件的形狀?

釬焊接頭基本上是一個套筒，可以安裝在待連接的管道上。套筒上可能有容納釬焊合金材料的內槽，圖中顯示了幾種典型的不銹鋼接頭和不同位置的不銹鋼管接頭。不銹鋼接頭，不銹鋼管接頭釬焊接頭一般有兩種形式：第*種，如圖所示，是一個簡單的直光套筒，釬焊合金環與待釬焊導管的兩端相連。如圖所示，套筒內有兩個釬焊合金環槽和三個毛細管間隙臺階。

為避免在負載作用下損壞套筒連接，盡量減少開槽處的應力集中影響，必須適當選擇釬焊合金保留槽的長度和直徑。在任何釬焊條件下，槽的尺寸必須適當選擇，以便能夠容納足夠的釬焊合金，以確保填充接頭毛細管區域。一般推薦的釬焊合金槽體積約為毛細管體積的3~7倍。

建議直徑為l／4in釬焊合金保留槽用于上述導管。釬焊合金保留槽設置的地方應靠近接頭毛細管的里面端，距外面端略近些。因此，如果觀察到釬焊合金已經流到套筒的邊緣很長一段時間，則更確定的是釬焊舍金已經流到套筒的中間。通常在套筒連接件上，設置檢驗孔，以使更全面地評定釬焊合金的流動。

如圖所示，毛細管間隙臺階位于連接件的中間和兩端。用它在配合不銹鋼接頭時，能保證兩端的同心度，同時也能保證確定的毛細管尺寸。由于安裝導管的心度不同，在臺階區應有足夠的面積來承受套筒荷載。當設計一個帶有局部臺階的套筒時，其總長度應是釬焊毛細管段的長度加上各段臺階的總長度。帶槽連接套筒的尺寸列于表中。

其它兩種不同的套筒連接件如圖所示，它們都使用預先安裝好的釬焊合金和合金保留槽，圖中的結構形式一般限用于輕的導管，可用加工成波紋的辦法制造釬焊合金槽。圖中所示的結構型式是一個機加工連接件，它使用一個放熱藥包提供釬焊熱量。這個連接件的主要優點是，在遙控的或空間位置有限的情況下，只用反應物和一個6V電池就能做出合適的接頭。在放熱藥包釬焊中，熱反應時間短、接頭升溫速度快，所以工件經受高溫的時間短，這對導管材料的熱處理和晶粒度帶來的不利影響均可減少。
