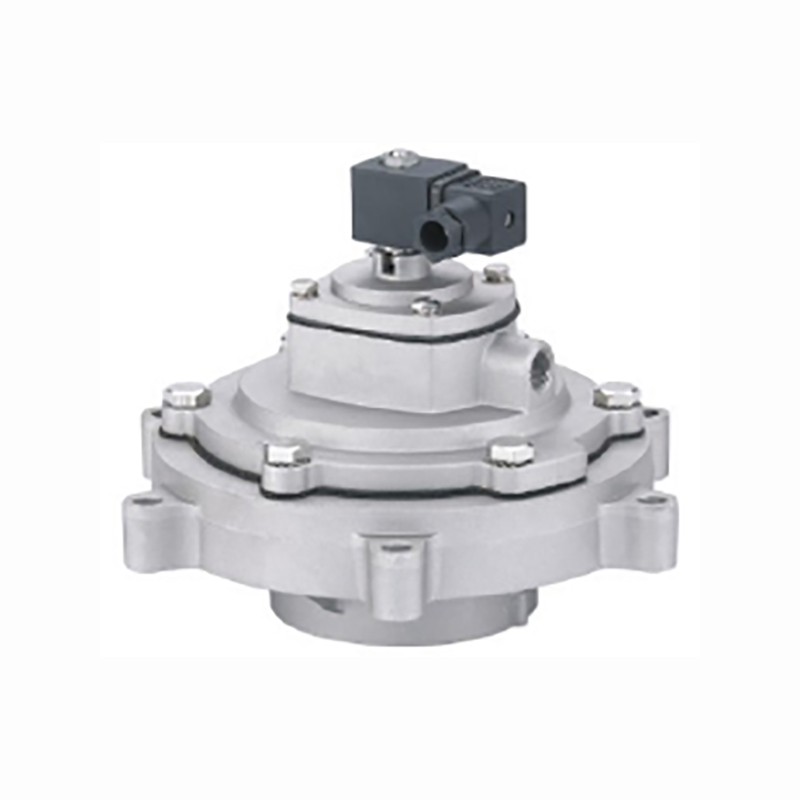

不銹鋼電磁脈沖閥的工作原理

膜片將電磁脈沖閥分為前后兩個氣室。當壓縮空氣通過節流孔連接到后天室時，后氣室壓力將膜片靠近閥門的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴射控制電信號消失，電磁脈沖閥連接鐵復位，后氣室排氣孔關閉，后氣室壓力升高，膜靠近閥門出口，電磁脈沖閥處于“關閉”狀態。

不銹鋼電磁脈沖閥內部結構圖：

諾和電磁脈沖閥的技術要求：

1.產品工作壓力為0.1MPa~0.7MPa，介質為除油除水處理的空氣。

2.當電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。

當工作氣源壓力為0.1MPa時，脈沖閥可關閉。

4.產品應能承受0.8MPa的氣源壓力。

5.在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。

6.在室溫5~35度，相對濕度不超過85%的情況下，電磁線圈可以承受50Hz.250V對外殼的電壓，持續1分鐘無擊穿。

7.電磁脈沖閥的承載頻率為20Hz，全幅值為2mm，振動30min后應能正常工作。

8.膜片在正常使用條件下的累計使用壽命應超過80萬次。

9.閥門表面無明顯涂層剝落、劃痕、毛刺等損壞。

10.旋噴吹用大直徑超低壓電磁脈沖閥供氣壓小于0.1Mpa，使用壓縮空氣，運行穩定可靠，不受管網同時穩定可靠。(0.05~0.1Mpa）。
