1、概述
散熱器又名空氣熱交換器或散熱排管，是以冷熱媒介進行冷卻或加熱空氣的換熱裝置中的主要設備。通人高溫水、蒸汽或高溫導熱油可以加熱空氣；通入鹽水或低溫水可以冷卻空氣，因此它可以廣泛應用于輕工、建筑、化工、機械、紡織、印染、電子、食品、醫藥、冶金涂裝、木材、塑料橡膠等各行業中的熱風采暖、空調、冷卻、冷凝、除濕、烘干等工程。
翅片管換熱器常用的連接方法有熱套、鑲嵌、張力纏繞和焊接等。此外，翅片管也可采用整體軋制、整體鑄造或機械加工等方法制造。
化工生產中常遇到氣體的加熱和冷卻問題。因氣體的對流傳熱系數很小，所以當與氣體換熱的另體是水蒸汽冷凝或是冷卻水時，則氣體側熱阻成為傳熱控制因素。此時要強化傳熱，就必須增加氣體側的對流傳熱面積。在換熱管的氣體側設置翅片，這樣既增大了氣體側的傳熱面積，又增強了氣體湍動程度，減少了氣體側的熱阻，從而使氣體傳熱系數提高。當然，加裝翅片會使設備費提高，但一般當兩種流體的對流傳熱系數之比超過3:1，采用翅片管式換熱器經濟上是合理的。翅片管式換熱器作為空氣冷卻器，在工業上應用很廣。用空氣代替水冷，不僅可在缺水地區使用，在水源充足的地方，采用空冷也取得了較大的經濟效益。
2.設備結構

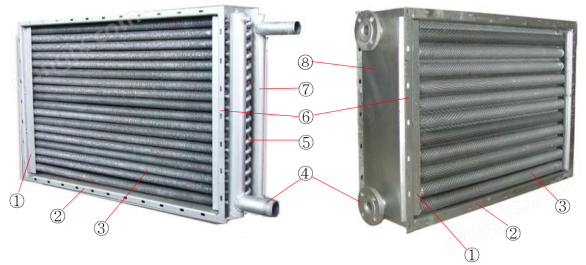

如下圖所示，散熱器是由擋風板、連接板、換熱管、接口、彎頭、管板、集管和集箱組成
①擋風板、②連接板、③換熱管、④接口、⑤彎頭、⑥管板、⑦集管、⑧集箱
3、材料
3.1換熱管和翅片
受壓元件所用材料的選用原則、鋼材標準、熱處理狀態及許用應力值應按GB 150的規定。易燃、致命或有毒操作工況中的受壓元件應采用鑄鐵。
基管常用材質有碳鋼Q235B、20#，304、316、銅管等
翅片常用材質有碳鋼，304,316，鋁等。
