工作原理
通過先導都分1動作使先導部分1上的排氣通道Ⅰ與閥蓋2上的通道Ⅱ聯通,膜片3上部腔體Ⅲ的壓縮空氣瞬間從閥蓋2上的通道Ⅱ與先導部分1上的排氣通道Ⅰ排放出去,同時膜片3由于上下壓縮空氣壓差的作用向上運動,使殼體6上的通道Ⅳ、排氣通道Ⅴ、排氣通道Ⅵ與緩沖環5上的通道Ⅶ及活塞7上部的腔體Ⅷ聯通,腔體Ⅷ的壓縮空氣通過通道V、 Ⅶ排放出去,活塞7由于上下兩端的壓縮空氣的壓力差作用下迅速向上運動,最終使七包(分氣箱)中的壓縮空氣從閥門出口噴出以達到清灰的目的。
通過先導部分1的動作,使壓縮空氣通過通道Ⅰ、Ⅱ進入腔體Ⅲ,由于膜片上下的壓縮空氣壓力差使膜片向下運動,隔斷殼體6通道Ⅳ、排氣通道Ⅴ之間的聯通,氣包(分氣箱)內的壓縮空氣通過通道Ⅸ以進入活塞7上部的腔體Ⅷ,活塞由于重力的作用向下運動,封住氣包(分氣箱)的排氣口。
型號意義


內部結構及主要零件材料

技術指標


GTS-100活塞式電磁脈沖閥與進口相同產品性能對比圖

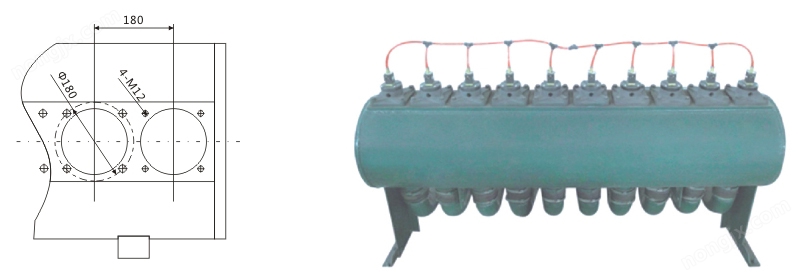

GTS-100活塞式電磁脈沖閥的安裝
