一、產品概述：
本儀器制造符合T/SHPTA 001社會團體（上海市粘接技術協會）中的技術要求和有關規定。適用于用于電子產品組裝和封裝的反應型聚氨酯熱熔膠（簡稱PUR）。T/SHPTA 001 會為不同型號或應用場景的PUR膠粘劑規定錐入度的要求范圍，作為其加工性能（如熔融溫度、點膠精度）和儲存穩定性（防止結塊或粘連）的重要控制指標。
二、標準規定：
1、稠度/錐入度：這是衡量未固化PUR膠粒或膠棒在特定溫度下軟硬程度或可塑性的指標。錐入度值越大，表示材料越軟、稠度越低；值越小，表示材料越硬、稠度越高。這直接影響其在自動化點膠設備中的加工性能（如熔融流動性、出膠穩定性）。
2、測試方法：通常參照GB/T 269《潤滑脂和石油脂錐入度測定法》 或類似原理的方法，在規定的溫度（如25℃）和載荷下，測量標準圓錐體在特定時間內沉入試樣中的深度（以0.1mm為單位）。

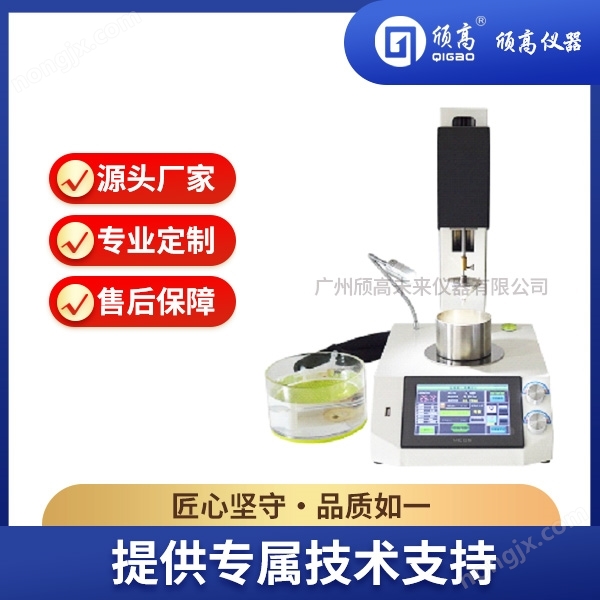

三、HSY-001E 電子用反應型聚氨酯熱熔膠全自動錐人度儀主要功能特點：
1、主要由機箱支架、觸摸顯示器、絲杠升降系統、恒溫控制系統、錐連桿組件、位移測量系統等部分組成。
2、采用電腦控制技術，自動完成錐入度的測試，實驗完畢自動顯示測試結果。
3、采用觸摸屏人機界面，顯示直觀，內容豐富，操作方便。
4、自動升降結構，升降平穩、定位準確。采用旋鈕編碼器開關和升降按鈕開關，通過步進電機驅動絲杠滑塊，實現快速升降的點動高精度調節。
5、本儀器內部集成恒溫水浴，具有制冷和加熱的恒溫控制功能，采用半導體制冷技術和PID控制算法，控溫精度可達±0.5℃，符合國家標準中對溫度要求；
6、設計的冷光源對錐照明技術，使對錐方便、準確。錐桿組件機構高精度，快拆卸，嚴格符合國標規范要求。
7、系統可存儲200組數據，可在觸摸屏上直接查看，也可以通過U盤數據轉存導出。同時系統自帶485接口（MODBUS協議），可實現數據的實時聯網。
8、自行研制的計算機控制軟件，可實現與計算機的通訊，通過錐入度的測試。
9、主機標配是全錐體，可根據用戶需要選配各種規格的1/2錐、1/4錐、樣品杯、各種規格搗脂器（也稱工作器）、臺式微型打印機等。
四、HSY-001E 電子用反應型聚氨酯熱熔膠全自動錐人度儀主要技術參數：
1、測量范圍：0～660錐入度；
2、恒溫水浴：
A.測溫范圍 10.00～50.00℃；
B.顯示分辨率：0.01℃；
C.溫控精度：≤±0.5℃；
3、時間控制：
A.時間顯示與控制:0-250秒（任意設定）；
B.顯示分辨率:0.1秒；
C.控時精度≤±0.1 S；
4、位移采用高精度激光版位移傳感器，分體式結構，錐桿下落時無摩擦力；
A.量程范圍：0-70mm；
B.顯示分辨率：0.01mm（0.1錐入度）；
C.相對位移精度：≤±0.1mm；
5、存儲數據存儲數據：200組；
6、標準全錐體及錐桿（錐體總質量為102.5±0.05g,錐桿質量為47.5±0.05g）、全錐樣品杯（平底圓筒型）選配1/2錐（錐體和錐桿的總質量為37.5士0.05g；錐體的質量為22.5士0.025g。）、1/4錐（錐體和錐桿的總質量為9.38士0.025g），非常方便更換。
7、外形尺寸：390mm×310mm×575mm（長×寬×高）；
8、工作電源：220±10%VAC/50Hz；
9、整機功率：350W；
10、整機凈重：12.5Kg；
