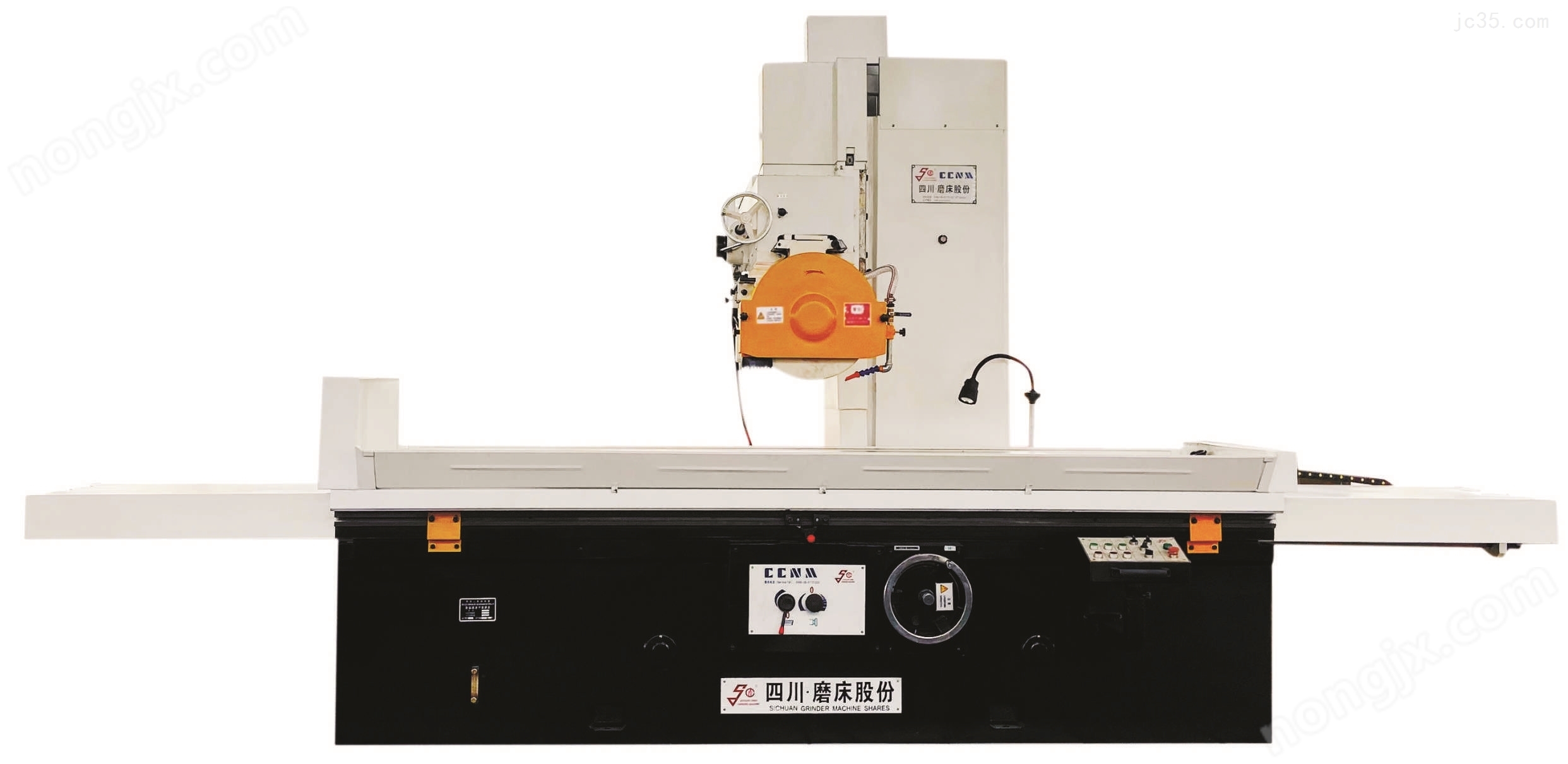

M7180C系列臥軸矩臺平面磨床機床采用砂輪周邊進行磨削,可磨削鋼材、鑄件、有色金屬和玻璃、陶瓷等制成的各類工件平面。適用于各種機械加工車間和機修車間。
M7180C系列臥軸矩臺平面磨床產品介紹：
本系列機床采用砂輪周邊進行磨削，可磨削鋼材、鑄件、有色金屬和玻璃、陶瓷等制成的各類工件平面。適用于各種機械加工車間和機修車間。
主要特點:
1、機床布局采用立柱右置，磨頭，拖板與立柱結構有新的改進，整機剛性更好。
2、工作臺縱向運動和磨頭橫向進給均采用液壓驅動，無級調速 ，橫向進給也可以手動。
3、工作臺導軌、拖板導軌均粘貼聚四氟乙烯板，耐磨性好，使用壽命長。
4、機床的垂直進給運動采用滾珠絲杠副，進給靈敏度高。
5、磨頭采用內置式電機，結構緊湊，主軸剛性好，精度高。
6、磨頭垂直進給為手動，配有快速升降機構，能減輕勞動強度，提高工作效率。
技術參數：
| 主要技術參數 | 單 位 | M7180C | M7180C×12.5 | M7180C×16 | M7180C×20 | ||
| 工作臺面尺寸（長×寬） | mm | 1250×800 | 1250×800 | 1600×800 | 2000×800 | ||
| 工 | 最大磨削尺寸（長×寬×高） | mm | 1000×800×600 | 1250×800×600 | 1600×800×600 | 2000×800×600 | |
| 作 | 工作臺縱向行程 | mm | 1300 | 1300 | 1700 | 2100 | |
| 臺 | 工作臺縱向移動速度（無級調速） | m/min | 3～25 | 3～25 | 3～22 | 3～22 | |
| 工作臺T型槽（槽數×槽寬） | mm | 3×22 | 3×22 | 3×22 | 3×22 | ||
| 工作臺承載能力（包含電磁吸盤重量） | kg | 1800 | 1800 | 2100 | 2500 | ||
| 砂輪軸中心至工作臺距離 | mm | 165～825 | 165～825 | 165～825 | 165～825 | ||
| 磨頭最大行程 | 橫向（手動或機動） | mm | 820 | 820 | 820 | 820 | |
| 垂直（手動或機動） | mm | 600 | 600 | 600 | 600 | ||
| 磨 | 橫向進給(可手動) | （無級調速）/連續 | m/min | 0.5～2.5 | 0.5～2.5 | 0.5～2.5 | 0.5～2.5 |
| 每工作行程斷續進給量 | mm/次 | 3～30 | 3～30 | 3～30 | 3～30 | ||
| 頭 | 垂直進給 | 手輪每格 | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| 磨頭快速升降速度 | mm/min | ≥200 | ≥200 | ≥200 | ≥200 | ||
| 砂輪軸轉速 | rpm | 1440 | 1440 | 1440 | 1440 | ||
| 砂輪尺寸（外徑×寬度×內徑） | mm | Φ450×63×Φ203 | Φ450×63×Φ203 | Φ450×63×Φ203 | Φ450×63×Φ203 | ||
| 電機 | 電機總功率 | kw | 23.375 | 23.375 | 23.375 | 23.375 | |
| 功率 | 磨頭電動機功率 | kw | 15 | 15 | 15 | 15 | |
| 工作 | 加工表面對基面的平行度 | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 | 0.015/1000 | |
| 精度 | 表面粗糙度 | µm | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
| 機床重量 | 機床毛重 G.W | kg | ≈8500 | ≈9000 | ≈9500 | ≈11000 | |
| 機床外形尺寸（長×寬×高） | mm | 4100×2350×2750 | 4100×2350×2750 | 4500×2350×2750 | 5550×2350×2750 | ||
產品外觀或技術參數改變，恕不另行通知。
