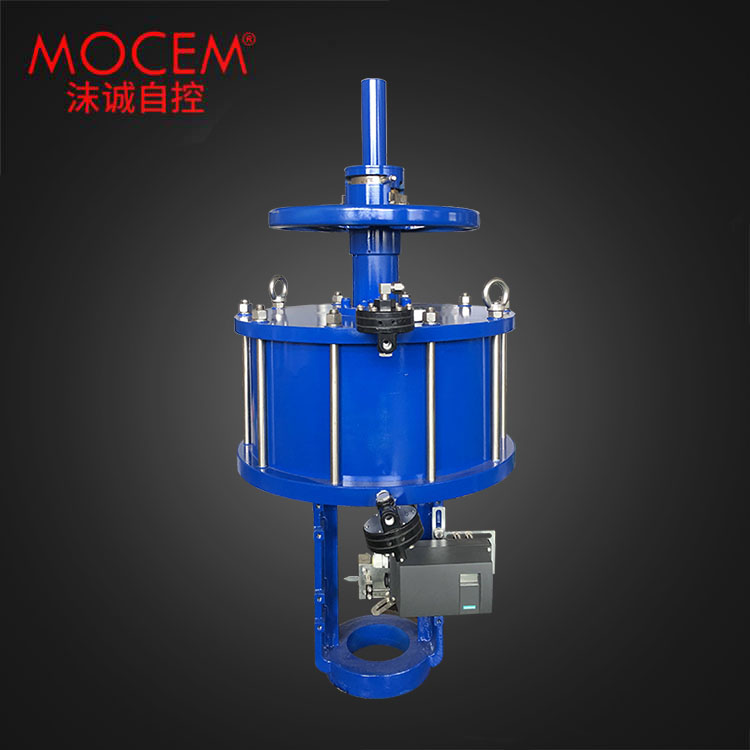

氣動執行器的安裝與調試

氣動執行機構在機械操作中起著至關重要的作用，需要了解氣動執行機構的安裝、調試、維護和故障分析。只有正確的安裝、操作和必要的維護，閥門的維護才能達到應有的效果和應用目的。

安裝和調試

一、安裝執行機構和閥門

1.取下鋼瓶后，首先檢查鋼瓶模型是否正確，鋼瓶是否打開或關閉。一般安裝時關閉（大直徑閥也可安裝在開啟狀態下）

2.檢查氣缸的旋轉方向，逆時針打開閥門，順時針關閉閥門。

3.氣缸與閥門連接時，檢查氣缸連接孔的中心距是否與閥門上法蘭連接孔的中心距一致。

4.檢查氣缸軸是否與氣門軸一致。如果軸不一致，加一個方套筒。

5.安裝時，鋼瓶應與閥門狀態一致(注意不要一個開一個關，否則閥門會向相反方向旋轉)。

6.安裝狀態:(特殊要求除外)蝶閥及執行機構均為90度安裝。球閥與執行機構并聯安裝。

二、電磁閥安裝(根據需要)

1.安裝氣動執行器后，如需安裝電磁閥，請注意電磁閥上的o形圈是否完好。

2.安裝后，檢查排氣閥是否關閉，否則拆下電磁閥，旋轉180度重新安裝（無特殊要求（安裝后關閉）。

三、安裝回信器

1.首先取下缸體上端指示蓋上的螺釘，將接收器的連接軸插入缸體中間軸的槽中，然后固定連接螺栓。

2.打開聽筒上蓋，檢查行程停止是否與閥門開關對應。當閥門打開時，黃色停止按下開關，當閥門關閉時，紅色停止按下開關。安裝閥蓋時，閥蓋上的指示也應與閥門開關一致。

四，調試

1.當沒有電磁閥時，先從一端放氣，看閥門的啟閉位置是否到位。如果不到位，則松開相應的限位螺釘，這取決于閥門位置的不同。一是開盤限價，二是收盤限價。正常情況下，執行機構左排氣閥打開，右排氣閥關閉。限位開關通常為左開限位和右閉限位（逆時針旋轉、行程放大、順時針旋轉、行程減少）（注：調整后鎖定）

2.安裝電磁閥后，先排氣檢查閥門是否關閉，否則檢查電磁閥和閥門的安裝狀態。調試電磁閥上的手動開關，檢查閥門是否打開，全關位置是否到位。如需調整行程，方法與上述相同。
