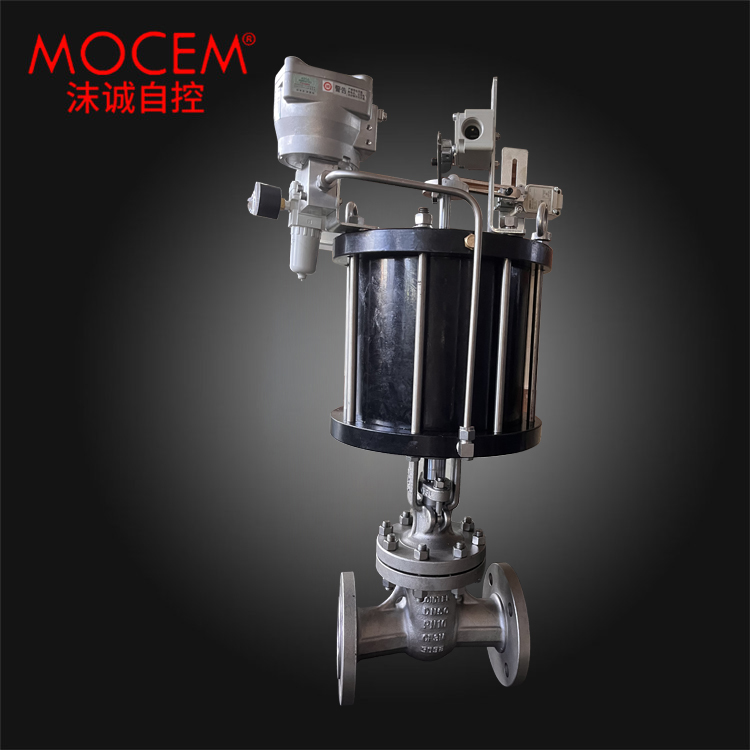

氣動閘閥構造基本原理

氣動閘閥以0.4～0.6MPa(表壓)清潔空氣壓縮作為壓力，促進活塞，促進閘板垂直平分流體力學偏移，保持開關閘閥的目的。

1.氣動閘閥開啟前：頂氣缸活塞（以下簡稱上活塞）和下氣缸活塞（以下簡稱下活塞），閥桿在上.在活塞的推動下，通過單活塞近兩倍的提升力，擺脫閘板突面與油路板突面之間的靜摩擦，推動閘板升高?？諝鈮嚎s由上氣缸的下氣室，經過設定在隔板的特殊安全通道，根據連通管，抵達下氣缸的下氣室，促進左右活塞另外工作中。下氣缸上氣室的氣體經過設置在隔板內的另一個特殊安全通道。暢行無阻的排出來氣缸身體之外。

2.氣動閘閥打開后環節:閘板稍微打開后，下活塞運行到死點。在上活塞的推動下，閘板再次改進，直到整個位置打開。

3.氣動閘閥關閉前環節：在上活塞的推動下，閘板離開全部，開始降低。

4.閘板關閉后環節：由于下氣缸上氣室進氣口安全通道和下氣缸下氣室排氣管安全通道設置障礙物，活塞成為下活塞凸模，推動下活塞再次減少，顯著降低了下氣缸下氣室進氣口安全通道和下氣缸下氣缸下氣室排氣管安全通道的下設障礙物，從而顯著降低了下降速率，進入閘板并降低到整個關閉部位。為了減輕閘板滑動的沖擊，可以自主關閉閘閥，避免閥體楔得太緊，另外，還要保持突面，不受強烈沖擊而破壞。

靈活可靠的氣動-手動變換機構，安裝在氣缸蓋上端的氣動-手動變換機構，止閥打開時關閉整個過程的所有部分，可以非常方便地旋轉操縱桿，從氣動到手動或手動到氣動的實際操作方法可以立即進行變換，變換操縱桿采用定位銷鎖緊設計方案，搖桿定位后可靠平靜。由繼電器以及控制回路或供風系統軟件產生常見故障時，不需別的輔助軟件，就能快速轉化成手動式實際操作情況，確保路線一切正常運作，防止安全事故。根據調整，安裝在隔板上的緩存組織可以調整閥門關閉時間。
