典型的減溫器型式

1、固定幾何形狀噴嘴型

固定幾何形狀噴嘴型減溫器是一個簡單的機械霧化裝置，具備單個或多個固定幾何形狀的噴嘴。它可用于負載幾乎恒定的場合（可調比5:1），且在狀態下，能夠在低至25-30 英尺/秒的蒸汽流速下取得良好的霧化效果。

此類裝置的標準安裝方式是通過使用一個帶法蘭的分支T 形接管，安裝在在NPS 6 (DN 150) 或更大的蒸汽管道上。這種型式的減溫器通常不能滿足大Cv值的要求。這種裝置需要一個外部水流控制閥根據下游蒸汽管線里溫度傳感器的信號來調節水的流量。

2、可變幾何形狀噴嘴型

可變幾何形狀噴嘴型減溫器也是一種簡單的機械霧化裝置，但利用了一個或多個可變幾何形狀的、背壓開啟式的噴嘴。由于其可變的幾何形狀，該裝置能處理需要控制中等負荷變化（可調比達20:1）的應用工況，且在狀態下，能夠在低至25-30 英尺/秒的蒸汽流速下取得良好的霧化。此類裝置的標準安裝方式是通過使用一個帶法蘭的分支T 形接管，安裝在NPS 8 (DN 200) 或更大的蒸汽管道上。這些裝置可以滿足中等Cv值的要求。這種型式的減溫器需要一個外部噴水控制閥根據下游蒸汽管線里溫度傳感器的信號來調節水的流量。

3、自包含型

自包含型減溫器也是一種機械霧化裝置，帶有一個或多個可變幾何形狀的、背壓開啟式噴嘴。其特殊之處在于，該裝置包含一個封裝在減溫器中的水流控制元件。這種組合的功能就像一個單獨的噴水閥和減溫器一樣，但包裝在了一起，以限度地減少現有裝置所需的空間和避免管道改造。由于內部控制元件與可變幾何噴嘴之間的密切配合，該裝置能處理需要控制中等到較高負載變化的應用工況（可調比達25:1）。在狀態下，它能在蒸汽流速低至25-30 英尺/秒時提供良好的霧化。此類裝置的標準安裝方式是通過使用一個帶法蘭的分支T 形接管，安裝在NPS 8 (DN 200) 或更大的蒸汽管道上。這些裝置能滿足中等Cv值的需求。

4、蒸汽輔助霧化型

蒸汽輔助霧化型減溫器利用高壓蒸汽來實現噴射水快速和的霧化。這種型式的減溫器在蒸汽管線內的流速較低時尤其有用。霧化的蒸汽，通常具備兩倍于主蒸汽管線壓力或者更高，在噴嘴腔體內與水相遇，在那里膨脹的霧化蒸汽的能量被用來將水霧化成極微小的水滴。這些更小的水滴可更快地轉化成蒸汽并可在很低的蒸汽流速下仍然呈懸浮狀態，從而獲得的汽化。因此，在狀態下，當蒸汽速度低至10 英尺/秒時，這種蒸汽霧化型減溫器能夠?qū)⑺芎玫鼗旌系秸羝小＿@種型式的減溫器能處理存在很高負荷變化的應用工況（可調比高達50:1）。

此類裝置的標準安裝方式是通過使用一個帶法蘭的分支T 形接管，安裝在NPS 8 (DN 200) 或更大的蒸汽管道上。這種型式的減溫器能滿足中等Cv值的要求。它需要一個外部的水流控制閥門根據下游蒸汽管線里的溫度傳感器的信號來調節水的流量。這種系統也需要一個開關閥來供應霧化蒸汽。

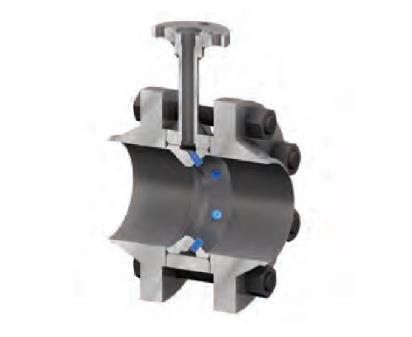

5、幾何形狀輔助對夾型

幾何形狀輔助對夾型減溫器是為無法安裝插入式減溫器的小于NPS 6 (DN 150) 的較小蒸汽管道而開發的。這種裝置被設計成對夾式，安裝于蒸汽管道的兩個法蘭之間。一個縮徑的節流文丘里管可以讓水在對夾法蘭處地噴射，并能夠通過小鉆孔或小噴嘴實現多點噴射。另外，文丘里管增加了在噴射點處蒸汽的流速，這會在狀態下改善蒸汽流速低至15 英尺/秒時的水的霧化以及與蒸汽的混合程度。這種型式的減溫器能處理需要控制中等負荷變化的應用工況（可調比達20:1）。它可以安裝在NPS 1 至NPS 24（DN 25 至DN 600）的蒸汽管線里，且能滿足中等Cv值的要求。這種型式的減溫器需要一個外部水流控制閥根據下游蒸汽管線里溫度傳感器的信號來調節水的流量。
